ออกแบบ PCB
ออกแบบ และผลิต PCB ตามต้องการสำหรับงาน IoT ไม่จำเป็นต้องมีความรู้เรื่องการออกแบบ PCB เราสามารถ จัดทำให้ท่านใช้งานตามความต้องการพร้อมทั้งแนะนำวงจรต่างๆที่เสียงต่องานของท่าน ขั้นต่ำ 5 ชิ้น รองรับ 2,4,6, layer ความหนา 0.6 - 1.6 มม สี เขียว ม่วง แดง เหลือง น้ำเงิน ขาว และดำ ผิว HASL(พร้อมตะกั่ว) HASL(อัลลอย เงิน) และENIG
สำหรับ ออกแบบ PCB
- 1. รับรายละเอียดงาน หรือ GarberFile

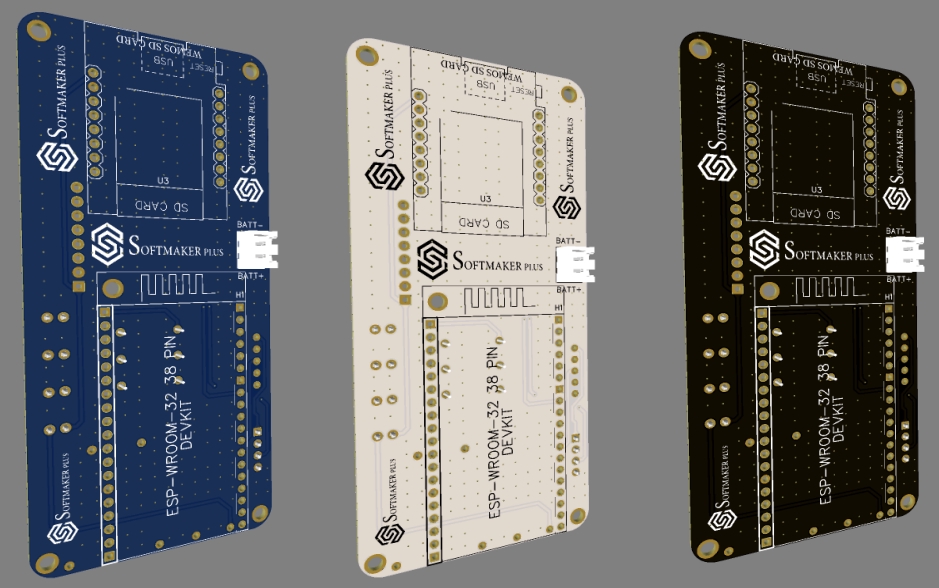

- 2. ส่งงาน Render 3D
แพ็กเกจ
2 Layer งาน HASL ขนาดไม่เกิน 100x100 มม PCB หนา 0.6-1.6 mm สีเขียวใช้เวลา 7-9 วัน อื่นๆใช้ 9 วันขึ้นไป
2 Layer งาน ENIG ขนาดไม่เกิน 100x100 มม PCB หนา 0.6-1.6 mm สีเขียวใช้เวลา 7-9 วัน อื่นๆใช้ 9 วันขึ้นไป
2 Layer งาน HASL ขนาดไม่เกิน 200x200 มม PCB หนา 0.6-1.6 mm สีเขียวใช้เวลา 7-9 วัน อื่นๆใช้ 9 วันขึ้นไป
ฟรีแลนซ์
วิศวกรระบบฝังตัว และระบบออโตเมชั่น มีประสบการณ์ในงานซ่อมบำรุ่งเครื่องจักร โปรแกรมหุ่นยนต์อุตสาหกรรม มากกว่า 3 ปี ทำงานในตำแหน่ง Digital Transformation โดยรับหน้าที่โอนย้ายระบบงานเดิมสู่ยุก 4.0 ปัจจุบันรับหน้าออกแบบระบบฝังตัว ระบบ IoT มิเตอร์ไฟฟ้า และระบบ Smart City
วิศวกรระบบฝังตัว และระบบออโตเมชั่น มีประสบการณ์ในงานซ่อมบำรุ่งเครื่องจักร โปรแกรมหุ่นยนต์อุตสาหกรรม มากกว่า 3 ปี ทำงานในตำแหน่ง Digital Transformation โดยรับหน้าที่โอนย้ายระบบงานเดิมสู่ยุก 4.0 ปัจจุบันรับหน้าออกแบบระบบฝังตัว ระบบ IoT มิเตอร์ไฟฟ้า และระบบ Smart City
-
-
-
6 ชั่วโมง
รีวิวจากผู้ว่าจ้าง
ทักแชทเพื่อคุยรายละเอียดและบรีฟงานกับฟรีแลนซ์ได้ทันทีโดยไม่มีค่าใช้จ่าย
ตกลงจ้างงาน โดยขอใบเสนอราคากับฟรีแลนซ์ ตรวจสอบรายละเอียดและชำระเงินได้ทันที
เมื่อฟรีแลนซ์ทำงานตามข้อตกลงและส่งงานขั้น สุดท้ายแล้ว ผู้จ้างสามารถตรวจสอบ ขอแก้ไขหรืออนุมัติได้ตามข้อตกลง
Fastwork เป็นตัวกลางถือเงินของคุณ เพื่อความปลอดภัย และฟรีแลนซ์จะได้รับเงิน หลังจากผู้ว่าจ้างจะกดอนุมัติงานแล้วเท่านั้น!
